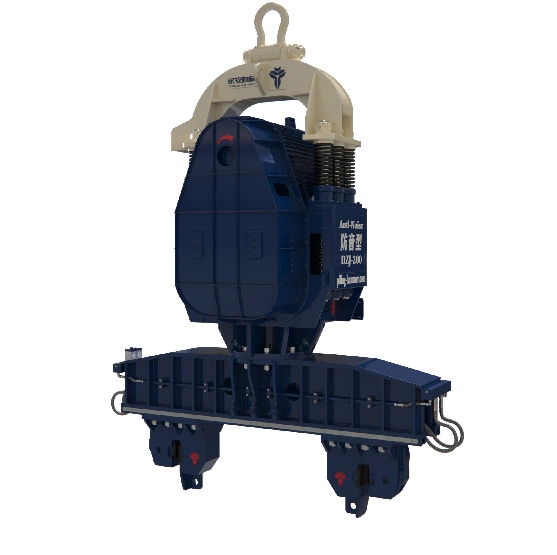

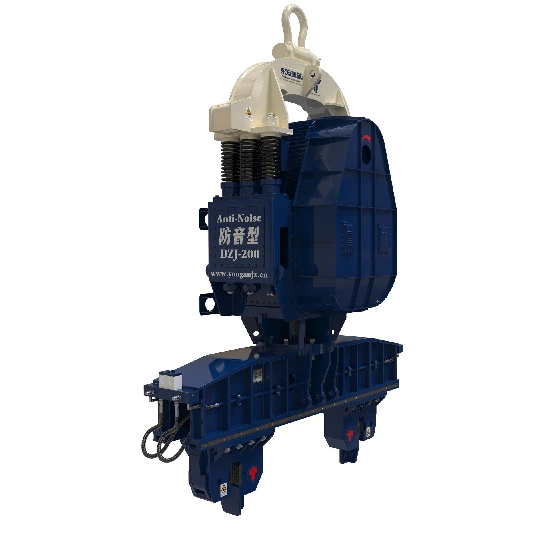

DZJ-200电动振动打桩锤

DZJ-200 技术参数

偏心力矩:
1604 NM
额定激振力:
0-1600 KN
最大拔桩力:
588 KN
最大振幅:
0-16 MM
尺寸 (不含夹具 长宽高):
2.15 x 1.75 x 3.25 M
重量 (不含夹具):
11.5 T
液压夹具:
双夹具/四夹具
电机功率:
200 KW
频率:
0-960 转/分钟 RPM
电缆:
120 mm²
双夹具夹持范围:
800-3000 mm
发电机组:
450 KW
吊机:
120 T

产品尺寸和重量

DZJ-200电动振动打桩锤

DZJ-200电动振动打桩锤

型号. 夹持力(kN) H
(mm)
W
(mm)
O
(mm)
N
(mm)
E
(mm)
F
(mm)
W重量(公斤) 适合的振动锤型号
ZYJ-II480X2 960 1245 2500 600-2000 250 620 0-48 3300 DZ-90/DZJ-90/DZJ-120
ZYJ-II1050 1050 1390 3100 600-2500 250 720 0-50 3700 DZJ-135/ DZJ-150
ZYJ-II1300X2 2600 1670 3500 800-3000 250 750 0-55 3820 DZJ-180/DZJ-200/DZJ-240
型号 夹持力(kN) C
(mm)
N
(mm)
E
(mm)
F
(mm)
ΦM
(mm)
重量(公斤) 适合的振动锤型号
ZYJ-I75A 750 1100 190 670 0-50 540 600 DZ-45
ZYJ-I75B 750 1100 190 670 0-50 650 600 DZ-60
ZYJ-I85 850 1130 250 690 0-50 720 1100 DZ-90/DZJ-90
ZYJ-I130 1300 1375 250 790 0-50 780 1500 DZJ-120/DZJ-135/
DZJ-150
