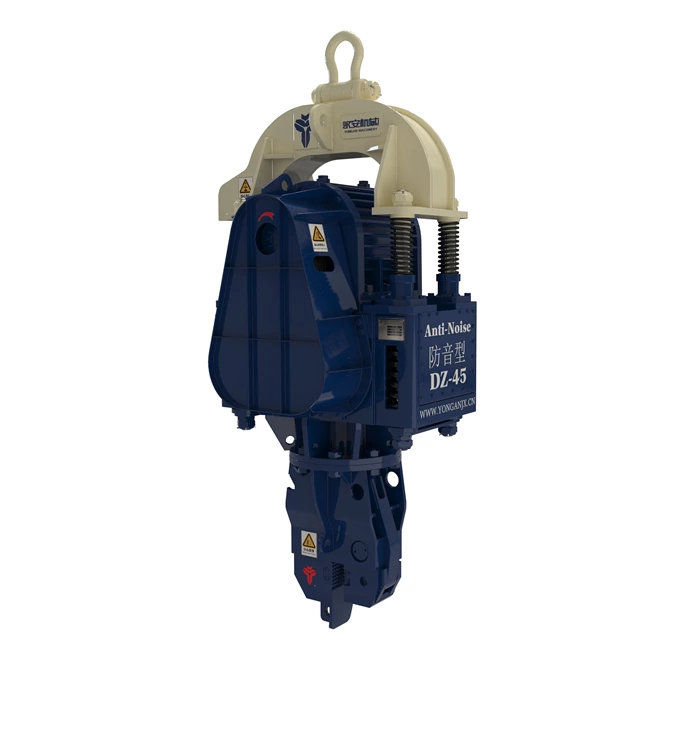

DZ-45 技术参数
- 偏心力矩:
- 287 NM
- 额定激振力:
- 380 KN
- 最大拔桩力:
- 180 KN
- 最大振幅:
- 8.5 MM
- 尺寸 (不含夹具 长宽高):
- 1.6x1.05x2 M
- 重量 (不含夹具):
- 3800 kgs
- 液压夹具:
- 单夹具
- 电机功率:
- 45 KW
- 频率:
- 1100 转/分钟 rpm
- 电缆:
- 35mm²
- 发电机组:
- 150 KW
- 吊机:
- 25 T
产品尺寸
| 型号 | 夹具 夹持力 (kN) |
C (毫米) |
N (毫米) |
E (毫米) |
F (毫米) |
ΦM (毫米) |
重量 (公斤) |
适合的 振动锤型号 |
|---|---|---|---|---|---|---|---|---|
| ZYJ-I75A | 750 | 1100 | 190 | 670 | 0-50 | 540 | 600 | DZ-45 |
| ZYJ-I75B | 750 | 1100 | 190 | 670 | 0-50 | 650 | 600 | DZ-60 |
| ZYJ-I85 | 850 | 1130 | 250 | 690 | 0-50 | 720 | 1100 | DZ-90/DZJ-90 |
| ZYJ-I130 | 1300 | 1375 | 250 | 790 | 0-50 | 780 | 1500 | DZJ-120/DZJ-135/DZJ-150 |
典型使用方式
履带吊
履带桩架
汽车吊
浮吊
吊装驳船
打桩驳船
电动振动打桩锤工作原理
工作原理:
振动打桩锤是利用共振理论原理设计的。 当桩的受迫振动频率与土体的振动频率一致时，土体就会产生相应的共振。 此时，土体条件和桩身下沉阻力，特别是桩壁间侧阻力会迅速下降，桩身在自重作用下下沉，完成振动打桩工作。 由于振动打桩锤是通过减小桩壁与土体之间的摩擦力来达到沉桩目的的，当桩壁与土体之间的摩擦力减小时，可产生稍大于桩体与桩身的力。 用于减少桩壁与土体之间的摩擦。 桩被拉起。 与冲击式打桩锤相比，振动打桩锤具有同机打桩和拉拔功能，因此近年来得到越来越多的应用。

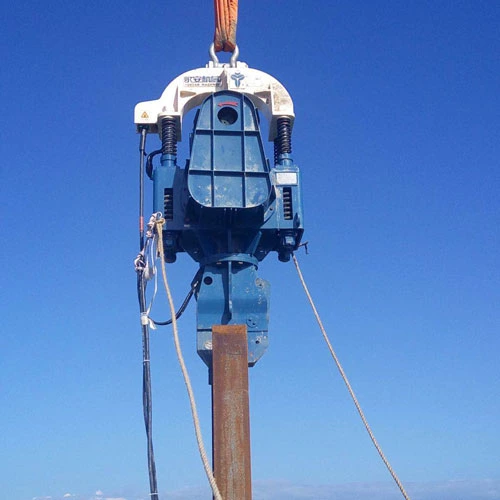

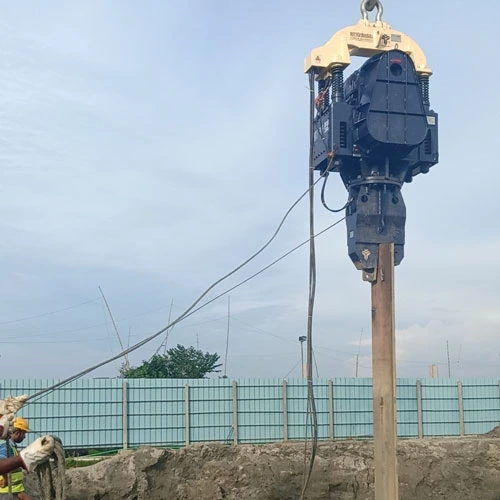

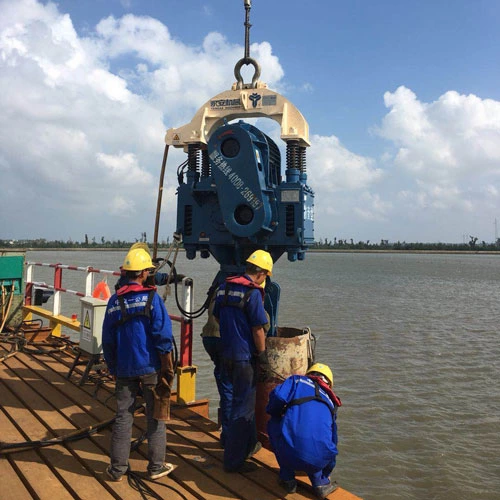

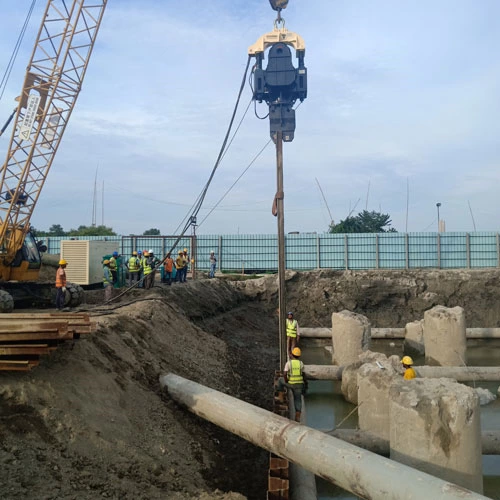

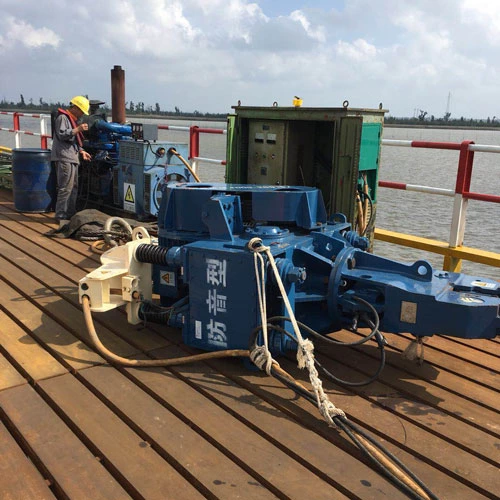

工程案例
